MessageSujet: planche à dessiner   14/07/06

Ca y est, je n'aurai plus d'excuse, Teepee m'a fabriqué une tablette à dessiner à partir d'une couverture de livre, d'une lampe USB pour éclairer le clavier d'un portable (à 6.50€), d'une LED verte et d'un variateur.

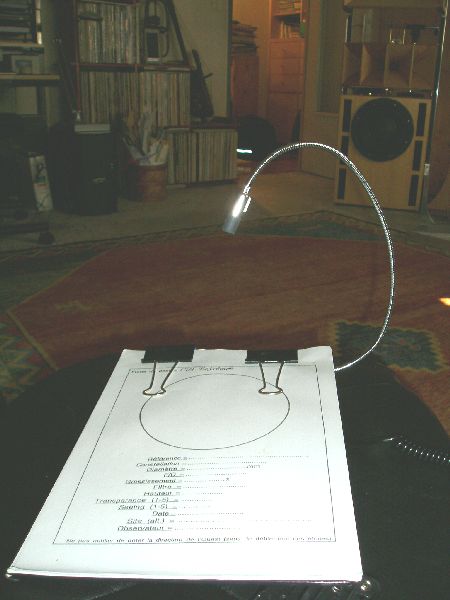

Voici le résultat.

Je tâcherai de vous rapporter un ou 2 dessins présentables de mes vacances sous les étoiles!
A bientôt, profitez des beaux jours sans lune qui vont venir! Like a Star @ heaven
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lionel
nouveau
avatar

Nombre de messages : 9
Localisation : 07430 - Davézieux
Date d'inscription : 08/04/2006

MessageSujet: Re: planche à dessiner   19/08/06

Salut.

Aurais-tu des précisions sur cette merveille ? Schéma de montage, surtout, pour le variateur, avec quelques références.

Merci et bons ciels.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astrosurf.com/lrastro
Maïcé
ancien
avatar

Nombre de messages : 343
Localisation : Montreuil
Date d'inscription : 05/04/2006

MessageSujet: Re: planche à dessiner   19/08/06

Bonjour Lionel,
comme la LED est de haute luminosité, Teepee a utilisé un potentiomètre logarythmique de 100kohms et 4 piles de 1.5V.
Il y a une résistance de limitation de courant de 27ohms en série avec le potentiomètre. Si tu as besoin de plus de précisions, on verra à ce moment là.

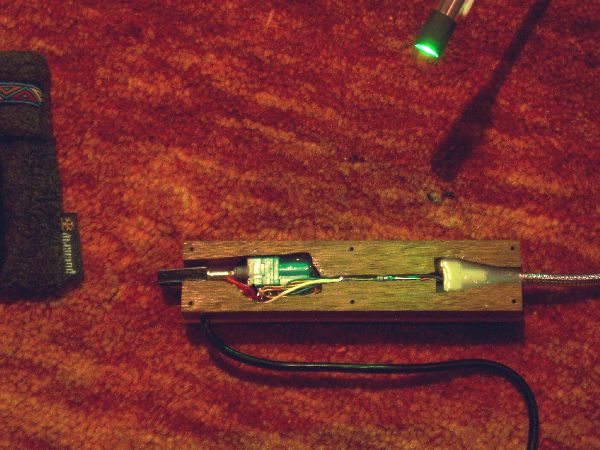

voici une photo de l'envers du décor..

Pour le montage, c'est dans la boite en bois, mais il n'y a rien de spectaculaire.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lionel
nouveau
avatar

Nombre de messages : 9
Localisation : 07430 - Davézieux
Date d'inscription : 08/04/2006

MessageSujet: Re: planche à dessiner   21/08/06

Merci pour ta réponse.

Bon, si je me débrouille en programmation (amateur), par contre mes connaissances en électronique évoquent vaguement la notion dite " du zéro absolu ".

Un p'tit schéma serait le bienvenu. Est-ce possible ? De là, je tâcherai de trouver quelque relation susceptible de m'aider à bricoler ça.

Bons ciels et à plus.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astrosurf.com/lrastro
flying jacket
habitué
avatar

Nombre de messages : 28
Age : 35
Localisation : Palaiseau (91)
Date d'inscription : 10/04/2006

MessageSujet: Re: planche à dessiner   22/08/06

Comme j'ai un peu la flemme de voir à quel point mon calcul est juste, tu aurais une idée de l'autonomie de ce petit montage, s'il te plait Maïcé ?

je proposerais bien environ 36 heures (en comptant des piles à 2000mAh), mais j'en suis pas trop sûr. En fait si quelqu'un a fait le calcul, ça m'intéresserai bien (l'autonomie de la chose m'importe à peu près au même titre qu'elle m'importait lorsque j'ai bidouillé mon point-rouge pour éviter la buée : à partir du moment où on dépasse la vingtaine d'heure, j'estime que l'objet est utilisable dans toutes les conditions (typiquement, j'aimerais pas trop que la lumière s'éteigne et que mon dessin passe du réalisme au cubisme synthétique :-/ ))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.astrosurf.com/cinq-soeurs/
Maïcé
ancien
avatar

Nombre de messages : 343
Localisation : Montreuil
Date d'inscription : 05/04/2006

MessageSujet: Re: planche à dessiner   22/08/06

En attendant le schéma de Teepee pour Lionel, FJ je te rassure la consommation de la LED est très faible et comme elle est utilisée à un faible pourcentage de sa puissance, tu dois pouvoir tenir... toute une saison avec un jeu de piles Exclamation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Maïcé
ancien
avatar

Nombre de messages : 343
Localisation : Montreuil
Date d'inscription : 05/04/2006

MessageSujet: Re: planche à dessiner   22/08/06

Comme promis, Teepee a fait le schéma du montage électrique.

La difficulté n'étant pas dans le montage du potentiomètre ou de la résistance, mais dans le changement du fil interne au flexible (comme on découpe la prise USB à la scie et que le fil est collé dedans, il faut en glisser un autre dans le flexible). Pour la LED, il n'est pas utile de la changer non plus, celle d'origine avec un petit capot coloré peut très bien faire l'affaire.


Bon courage! Idea
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lionel
nouveau
avatar

Nombre de messages : 9
Localisation : 07430 - Davézieux
Date d'inscription : 08/04/2006

MessageSujet: Re: planche à dessiner   23/08/06

Merci bien, je vais regarder ça de près !

Bons ciels.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astrosurf.com/lrastro
